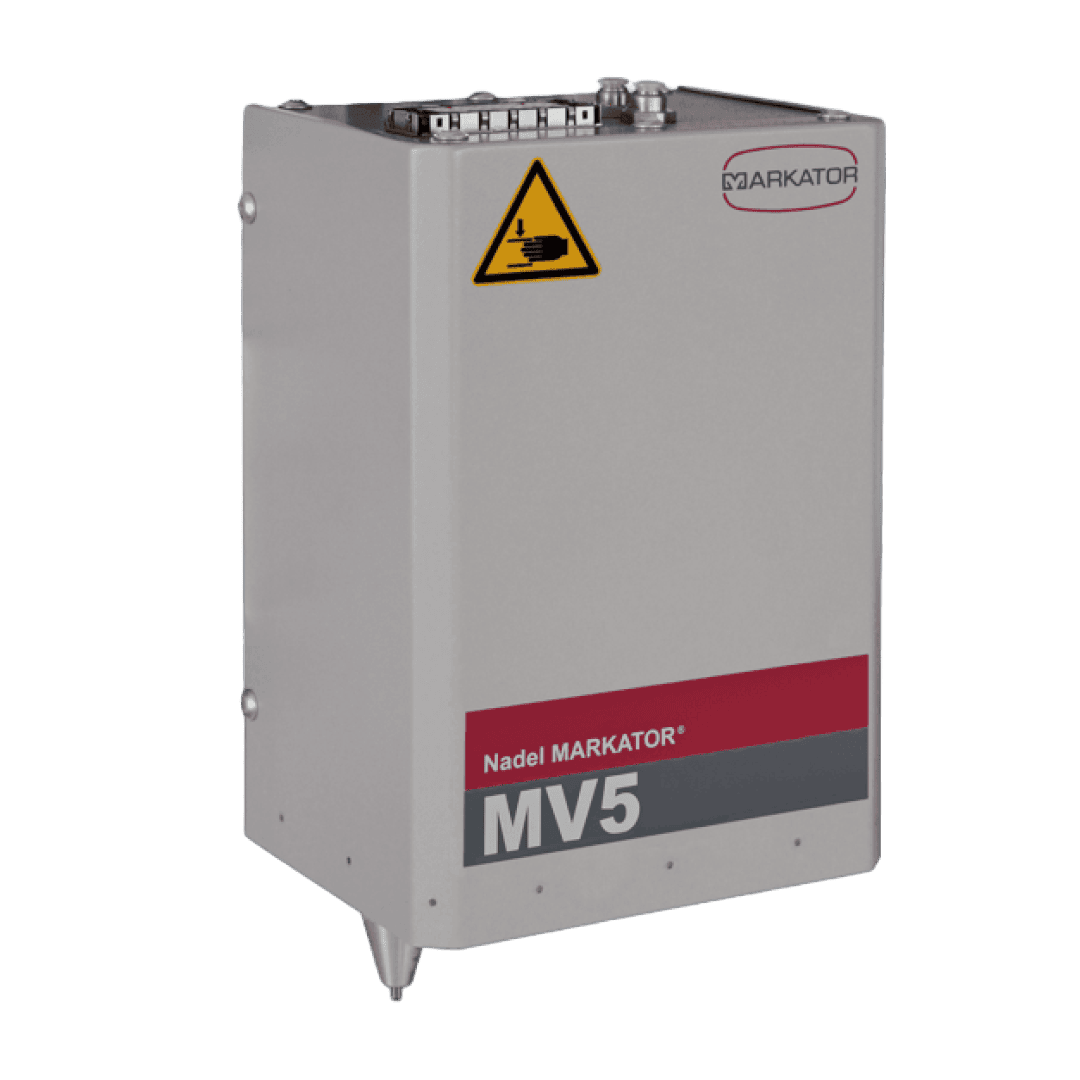

Markator MV5 VU2
A mindennapi munkában támaszkodhat a rendkívül robusztus MV5 VU2 pontütéses és karcoló gravírozó jelölőfejre. A kiváló minőségű lineáris vezetők nagy stabilitást és merevséget adnak a fém gravírozó gépnek , és hosszú élettartamot biztosítanak. A technológiát nagy mennyiségekre, rövid ciklusidőkre és 3 műszakos ipari felhasználásra tervezték. A gravírozó jelöléshez általában egy pneumatikus hajtású gyémánt jelölő csapot használnak. A jelölőfej karbantartásmentes, és bármilyen pozíciótól függetlenül működik.
Termék információ
Műszaki adatok
Letöltések
Termék információ
- Integrálható sűrített levegős karcoló jelölő
- Jelölési terület: 80 x 50 mm, de kiterjeszthető
- Elérhető karakter magasság: 1- 49,9 mm
- Jelölési típus: folytonos vonal
- Levegőnyomás: 2- max. 6 bar (tiszta, olajmentes levegő szükséges a működéshez!)
- Levegő fogyasztás: 0,1-0,3 NL / 3mm karakter magasság mellett
- Digital input: 24v
- Digital output: 24v – 0,5A
- Üzemi feszültség: 230 VAC, feszültség tartomány: 90-264 VAC, 47-63 Hz, max. 1,25 A
- Integrált tápegység: 24v -5A
- Digitális bemenetekhez elfogadott külső feszültség: 24V 3/- 20%
- Súly: 6,5 kg
- Jelölési mélység: ~ 0,02- 0,4 mm (anyag keménységtől függően)
- Pozíciófüggetlen beépíthetőség
- PUR csatlakozókábel: ~ 3 m
- 1x USB, 2x USB Host, Ethernet.
- Zajkibocsátás (1 méter távolságról). max. 70 db
- Üzemeltetési hőmérséklet: 0 - 50°C
- Jelölhető karakterek: A-tól Z-ig, a-tól z-ig, számok 0-tól 9-ig , valamint speciális karakterek : . , / - _ < > ( ) * ) = [ ] ? ! ; : # ” ° ^
Opciók:
- Jelölőfej védőburkolat – Kevlár (kiegészítő adapterrel -30 mm)
- Jelölő mező kiterjesztés: 160 x 50 mm
- „Double Acting scribe” jelölési mód: DMC kód jelöléshez, vagy matrix karakterekhez.
- (pontütéses jelölés)
- „Multi scribe” jelölési mód: Matrix jelölés + karcoló jelölés (2 fej)
- Sprint Plus (gyors jelölés - ~10db 3-4 mm magas karakter írása 3-4 másodpercen belül)
- Program csomag - D/O: Ethernet
- Program csomag - O/I: PROFIBUS (PROFIBUS kártyával)
- Program csomag - O/I: PROFINET CU 2 PORT XL version 2 (PROFINET kártyával)
- Program csomag - O/I: PROFINET LWL (fibre optics) 2 PORT XL version 2 (PROFINET kártyával)
- External power supply card for PROFINET 2 PORT XL/ETHERNET IP 2 PORT
- Program csomag – RS232 (RS232 kártyával, ZE 401,301,101 XL vezérlőkhöz)
- Digital I/O kártya (Input: Start, Stop, Error. Output: Error, Initial state, Ready)
- Program csomag - O/I: MARKATOR® - MARKIER-SPS (Digital I/O szükséges)
- Safety Relay Module (ZE 401,301,101 XL vezérlőkhöz)
- Program csomag - K: LOGO
- Program csomag – F: DMC (Datamatrix kód jelölés)
- Program csomag – R – PC szoftver – XL control (fájlok kezeléséhez)
- PUR csatlakozó kábel: 6- 20 m (energialáncba köthető)
- Software csomag - function module FB114,115,116 (TIA portal) PROFIBUS/ PROFINET
Műszaki adatok
| Specifikácó | Érték |
|---|---|
| Jelölés módja | Karcoló |
| Jelölő mezők (x/y) | 80 x 50 mm / 80 x 100 mm / 160 x 50 mm / 160 x 100 mm / 200 x 175 mm |
| Súly | 6.5 kg |
| Rendelkezésre álló karaktermagasságok | 1 mm-től, 0,1 mm-es lépésekben állítható |
| Rendelkezésre álló karakterek | Nagybetűs és kisbetűs ábécé ékezetekkel, számok 0 – 9, speciális karakterek |
| Betűtípusok | A DIN 1451-hez hasonló pontmátrix karakterekkel (5 x 7 vagy 9 x 13 méret), más betűtípusok kérés esetén |
| Védőborítás | Kevlár (kiegészítő adapterrel -30 mm) |
| Beépíthetőség | Pozíció független beépíthetőség |
